Kramer KL22 1955 Hydraulikpumpe



Lager und innere Dichtflächen gefressen ..

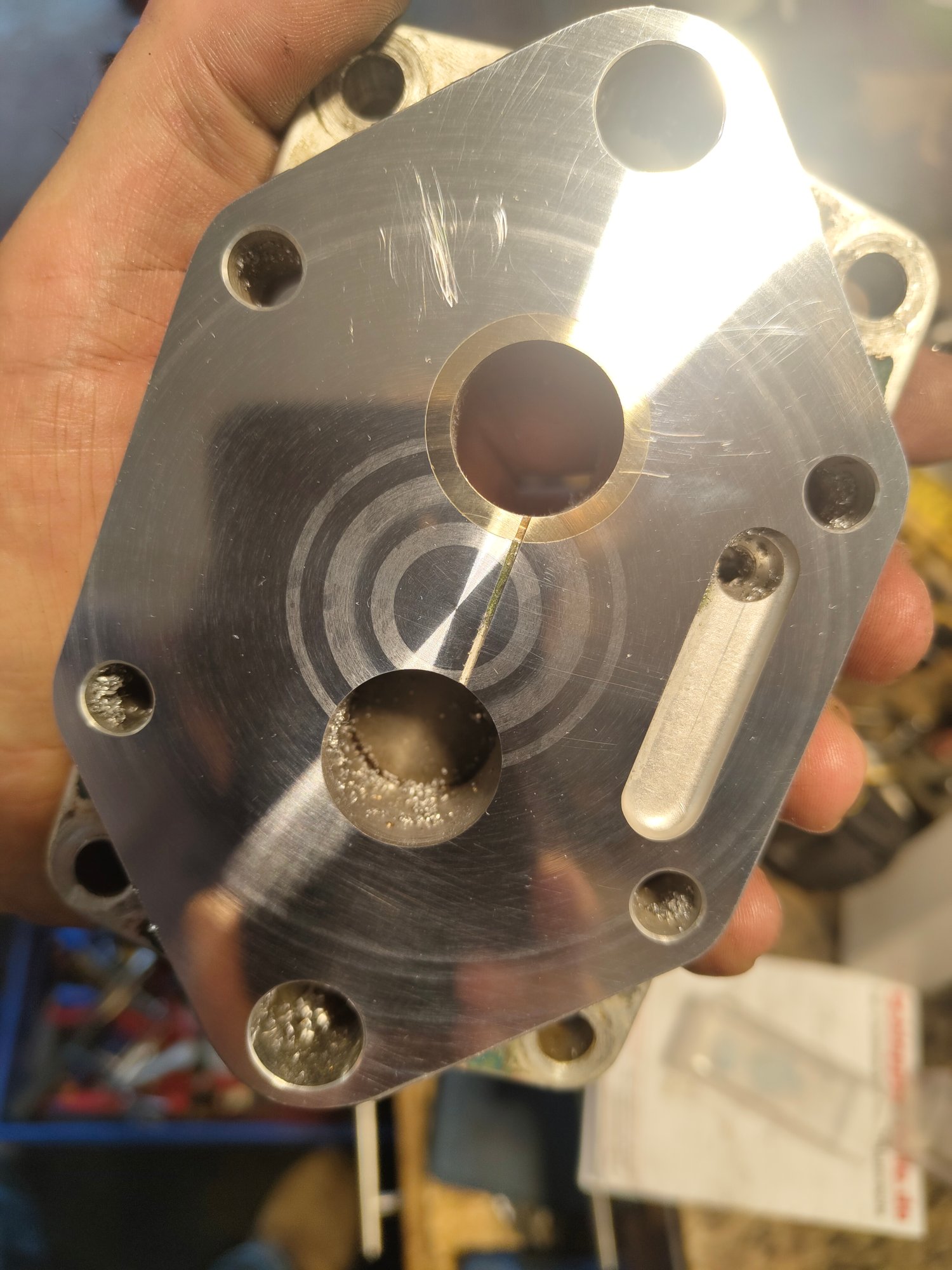

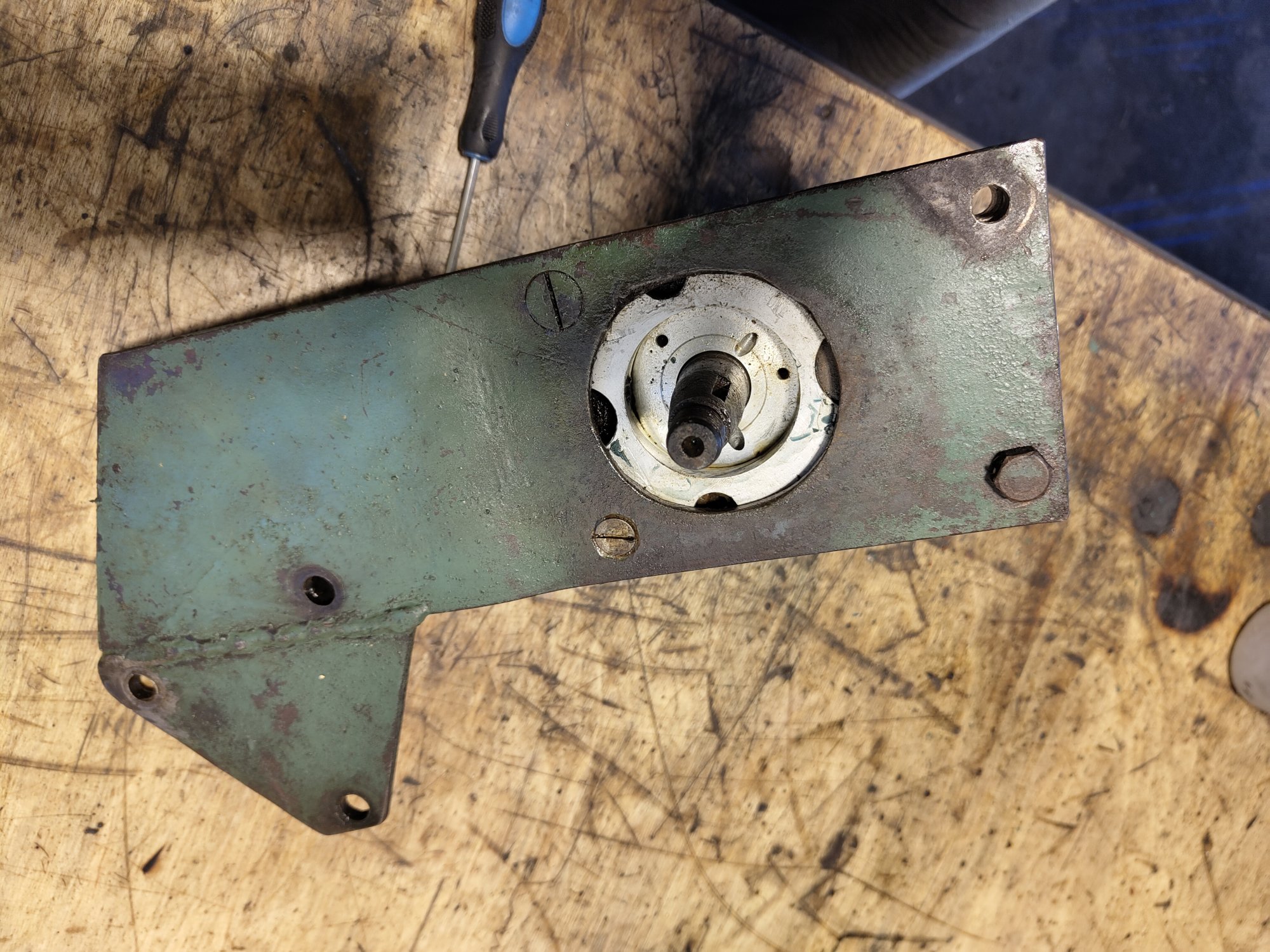

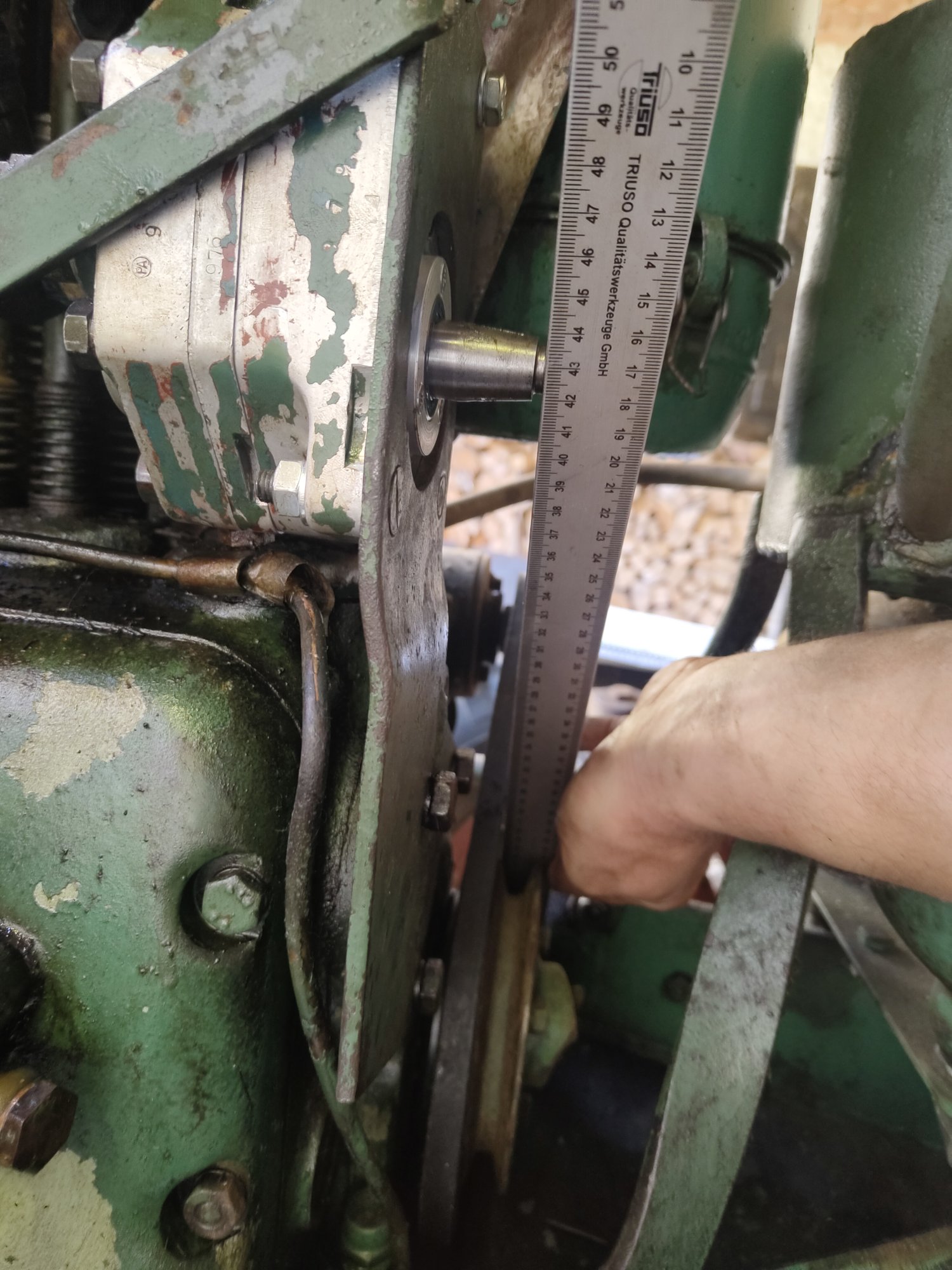

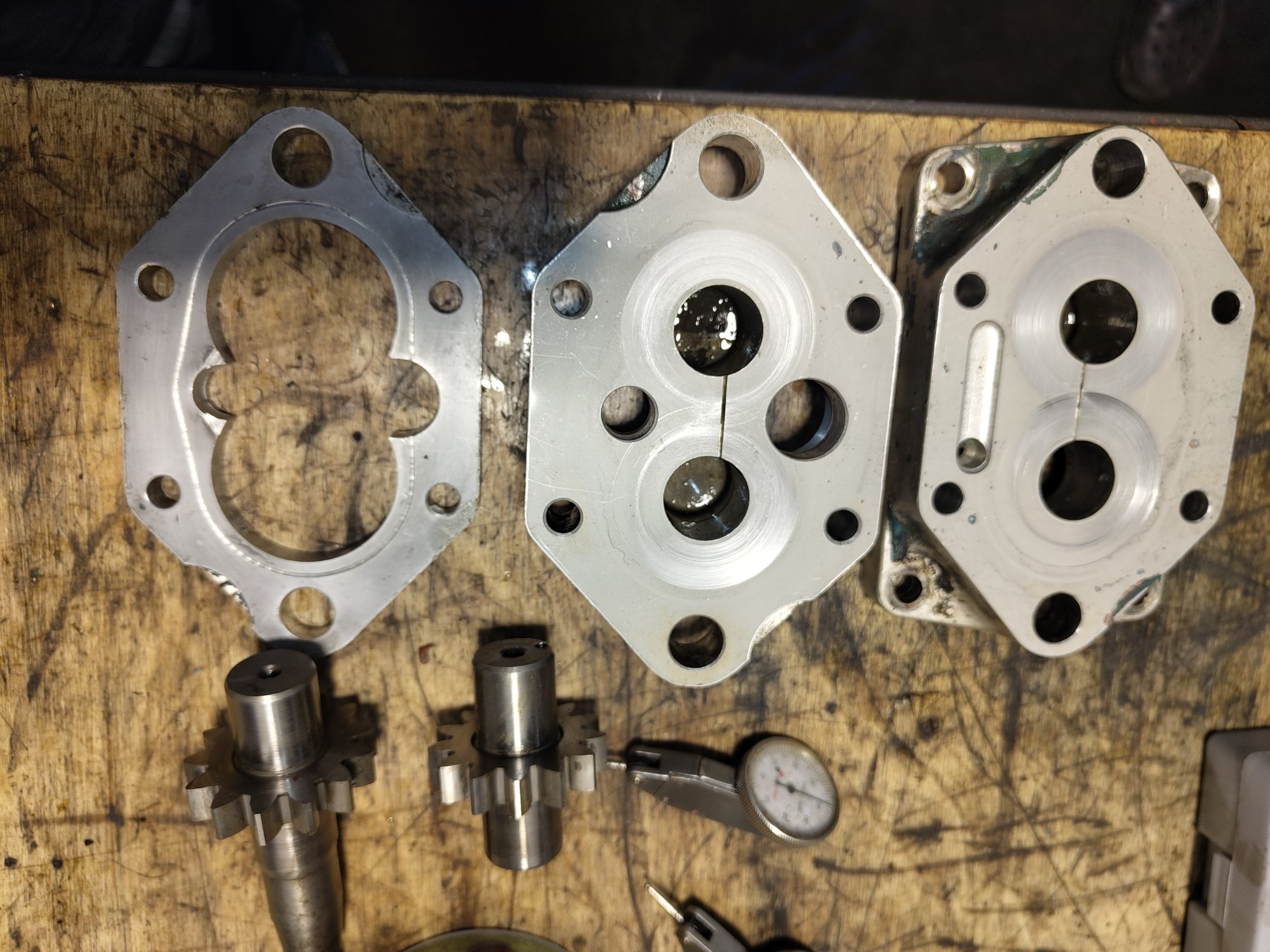

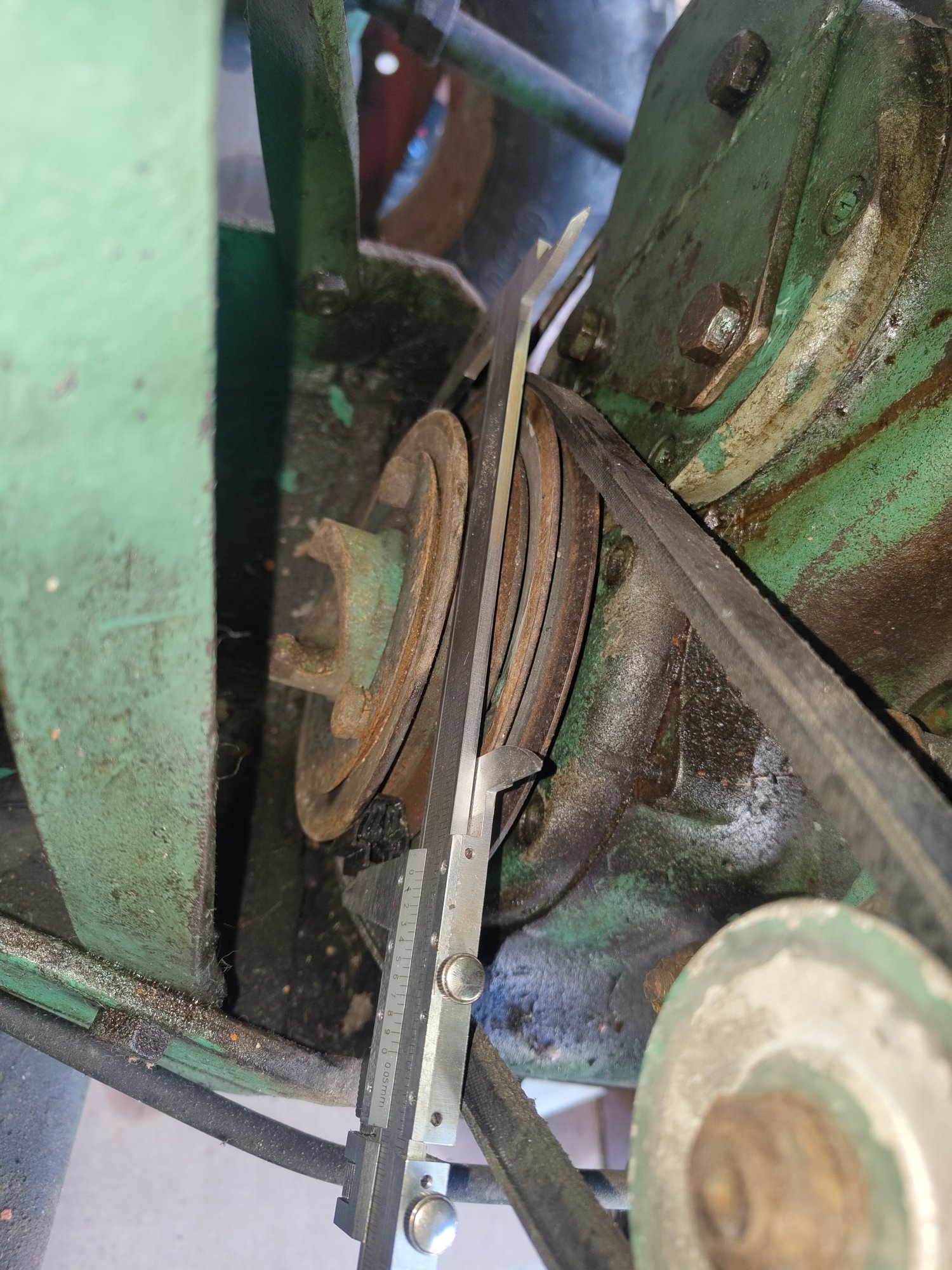

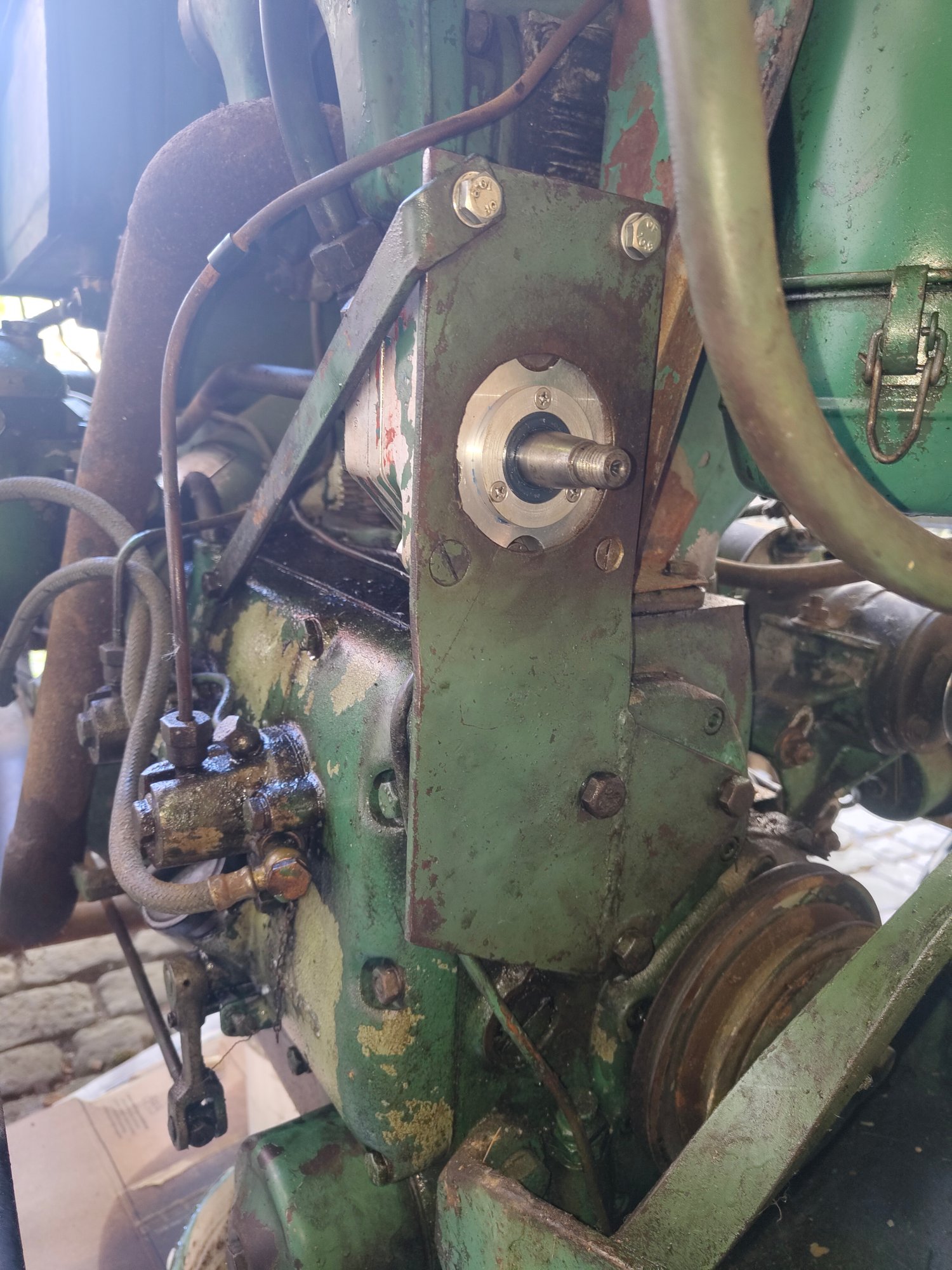

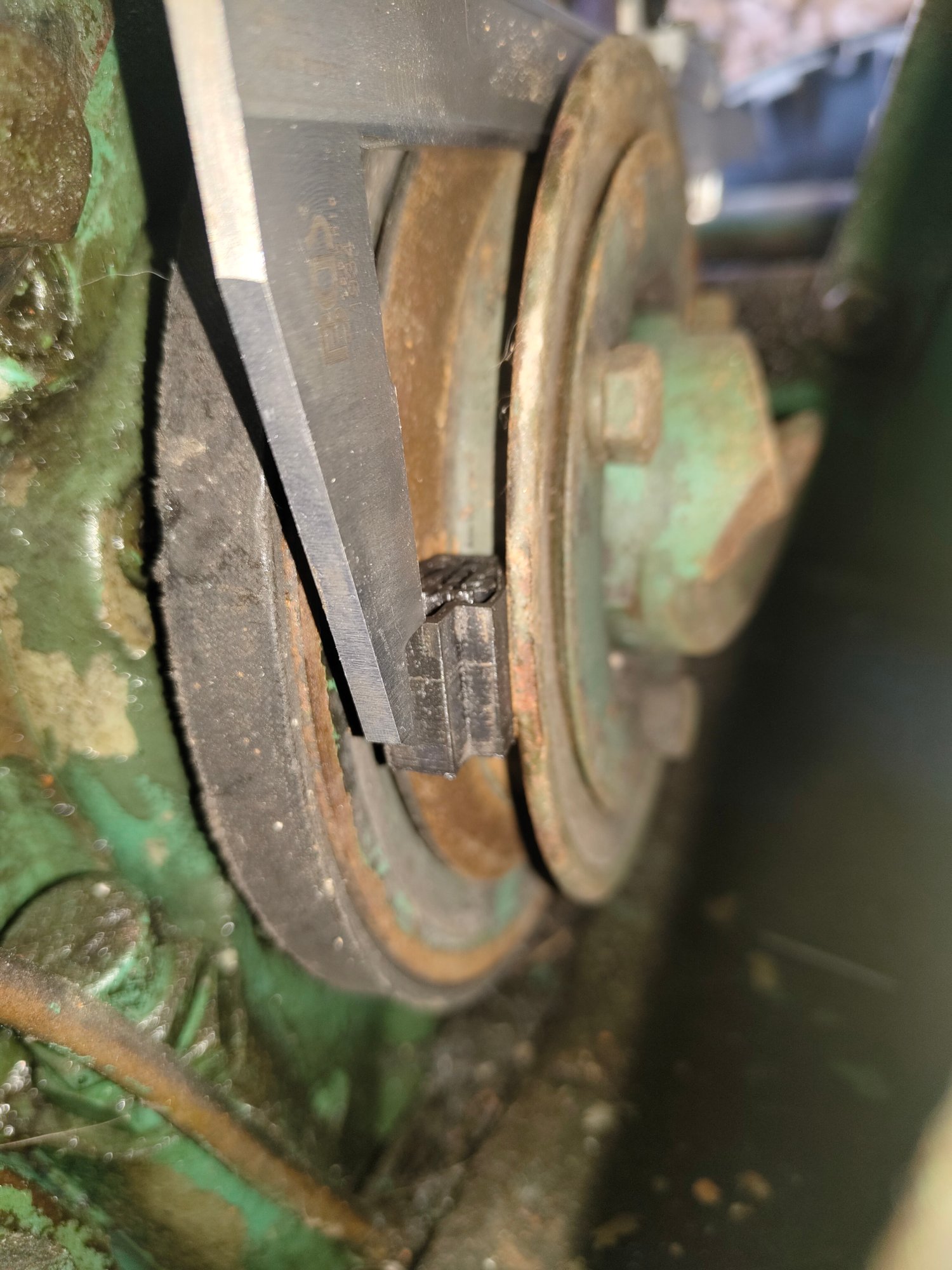

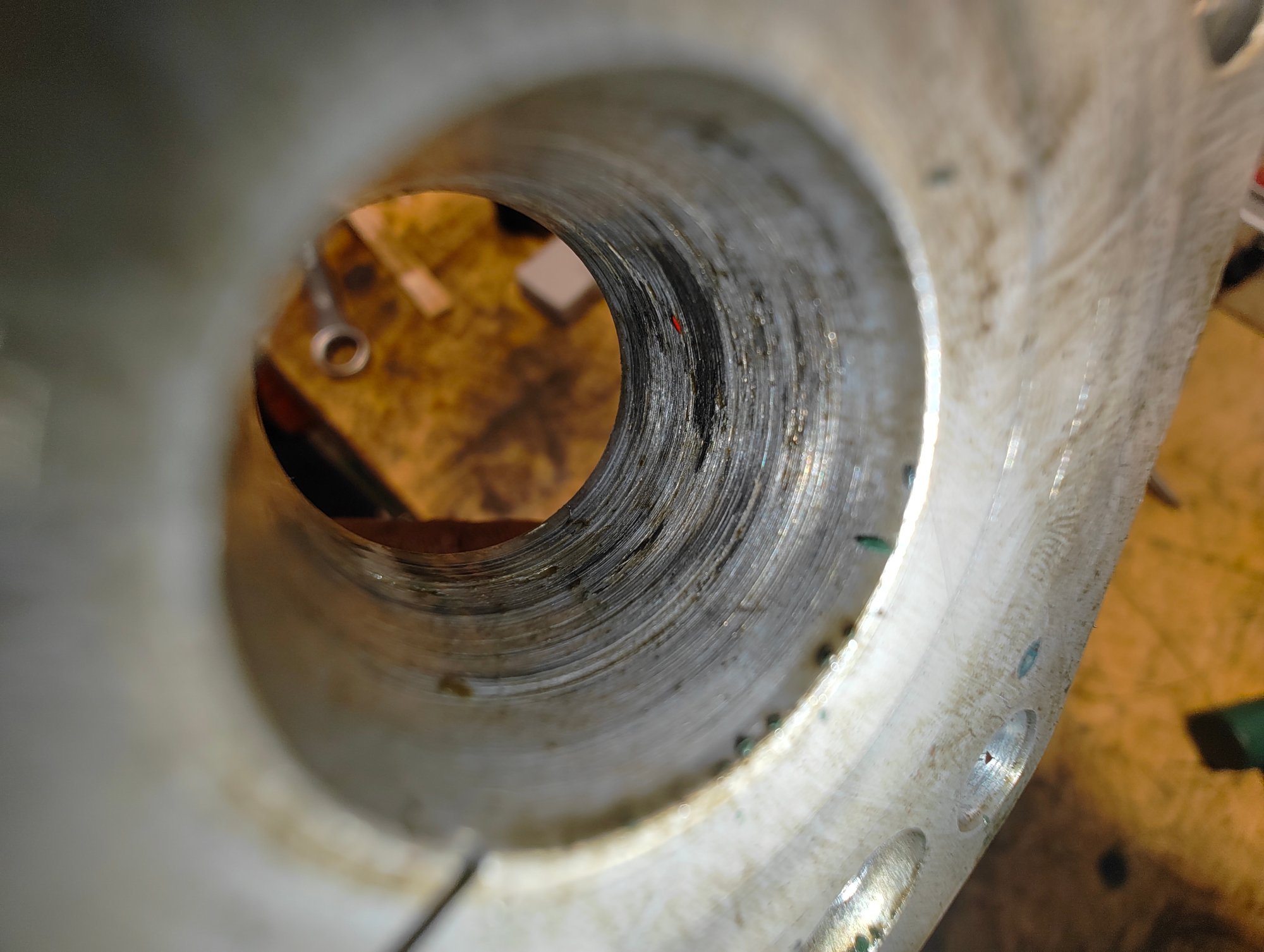

pumpe direkt nach ausbau des halters. riemenscheibe, wellendichtring und dessen aufnahme-ring fehlten bereits .. seit 30 jahren oder so. o fressspuren im gleitlager o originalzustand der oberflächen. die eingelaufene eingangswelle kann man hier erahnen o messinghülse eingesetzt und eingeschlitzt wie original, oberfläche mit poliertem rundmeissel speziell für aluminium mit 0,02 mm vorschub pro umdrehung in der drehbank geplant (2x 0,02 bis 0,03 mm abgenommen). o o ausmessen wirkdurchmesser der vorderen scheibe. der lima-riemen ist eine nummer zu breit. o o lineal liegt unten plan an lima-scheibe, die pumpen-schiebe ist ca. 22 mm breit, d.h. die riemenmitte würde noch 11 mm weiter weg vom pumpengehäuse laufen als das lineal anzeigt. o unter dem angeschweissten dreieck des pumpenhalters gibts noch eine weitere andrehklaue, ähnlich zu der auf der kurbelwelle. hier ist auch der nachgefertige ring zur aufnahme des wellendichtrings zu sehen. o
